M2*Arq

Estructuras:

La inserción de pilares y cimientos se efectúa en forma rápida y sencilla, permitiendo indicar en forma precisa su ubicación en la planta con respecto a tabiques y muros considerando el revestimientos de los mismos.

Propiedades:

  • Dibuje elementos estructurales como cimientos y pilares de diferentes formas, secciones y dimensiones determinando el punto de inserción óptimo.

  • Inserte los cimientos y pilares utilizando herramientas para su precisa ubicación con respecto a paredes o revestimientos de la misma.

  • Dibujo automático de ejes de inserción y rótulos de pilares.

  • Realice en tres dimensiones los pilares, ajustándose automáticamente a las cubiertas.

Pulse en las imágenes para ver los ejemplos en detalle:

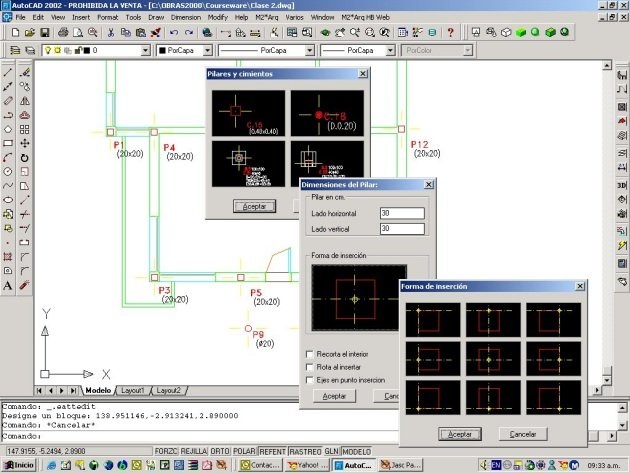

Cuadros de diálogo de elementos estructurales, definición de la sección y de las opciones de inserción de los pilares.

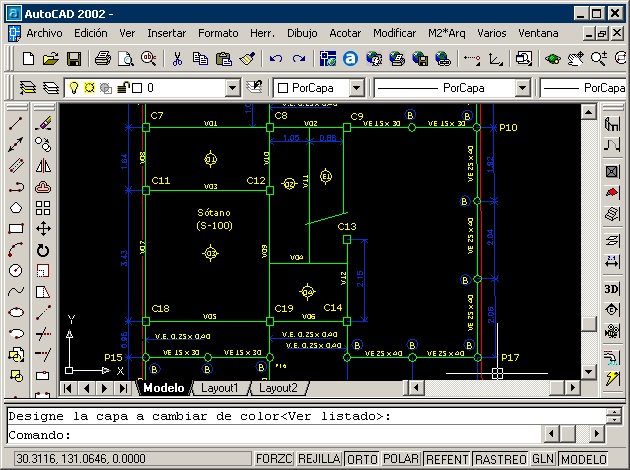

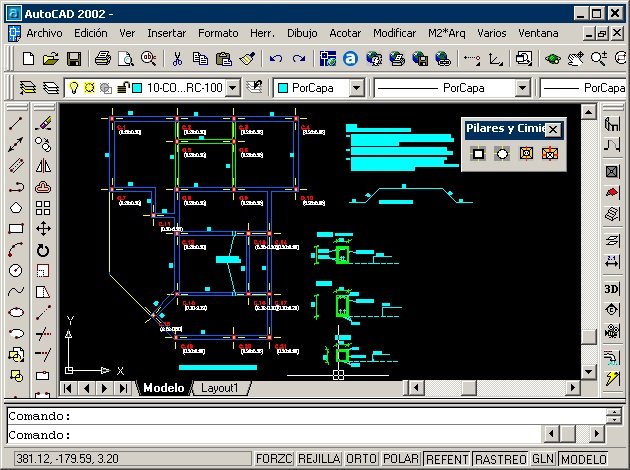

Plano de estructuras, dibujo de pilares y vigas correspondientes. Esquema estructural de una planta, pilares, vigas y forjados.
